- 產品描述

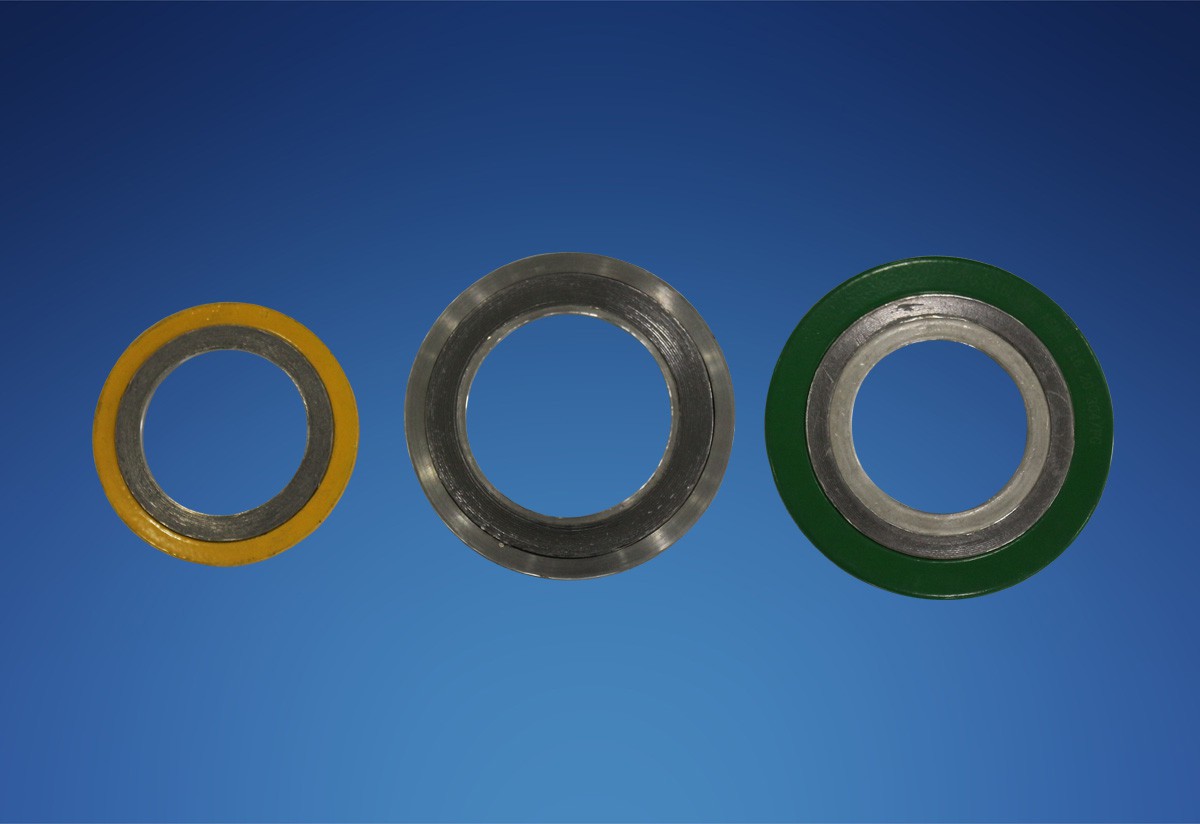

目前應用*廣泛的一種石墨纏繞墊片，為半金屬密封墊片中回彈性*佳的墊片，由V形或W形薄鋼帶與各種填充料交替纏繞而成。通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題。為加強主體和準確定位采用金屬內加強環和外定位環形式，利用內外環來控制其*大壓緊度起到加強的作用并避免基本體的散圈，由于外環的存在使得墊片安裝起來更加方便,一般用于中低壓的平面和凸面法蘭中
石墨纏繞墊片性能特點：能耐高溫、高壓和適應超低溫或真空下的條件使用，對墊片接觸的法蘭密封面的表面精度要求不高,拆裝便捷
纏繞墊使用設備:石油、化工、冶金、電力、船舶、機械等行業的管道、閥門、壓力容器、冷凝器、換熱器、塔、人孔、手孔等法蘭連接處密封 。
纏繞墊片結構形式及代號和使用法蘭類別：
| 基本型式 | 代號 | 適用的法蘭密封面 | 厚度 | |
| V型基本體/環 | W型基本體/環 | |||
| 基本型 | A或R型 | 榫槽面、凹凸面、平面和凹槽面 | 3.2;4.5 | 4.8;5.5;7.5 |
| 帶內環型 | B或RIR型 | 榫槽面、凹凸面、平面和凹槽面 | 3.2/24.5/3 | 4.8/3.05.5/4.07.5/5.0 |
| 帶定位環型 | C或CG型 | 平面或凸面 | ||
| 帶內環及定位環型 | D或CGI型 | 平面或凸面 | ||
材料:
1.帶內外環纏繞墊金屬帶
A. 采用厚度為0.15mm~0.25mm的, sus304,sus316L,sus321等冷軋鋼帶，或由供需雙方協商 確定。
B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷
C. 不銹鋼的硬度值 HV≤200
2.帶內外環纏繞墊非金屬帶
A. 非金屬填充為特制的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，及云母帶等。帶的厚度為 0.3-1.0mm。
B. 特制石棉燒失量必須≤25%
C. 非金屬帶的氯離子含量≤100PPM
D. 各類介質及各種非金屬帶的推薦使用溫度及壓力
纏繞墊片各種非金屬材料主要技術參數：
| 材料 | 標識代號 | 溫度 ℃ | *大工作壓力 | 適用介質 | 壓縮率% | 回彈率% | 應力松馳率% |
| 膨脹石墨 | F.G. | -220--550 | 250 BAR | 腐蝕性介質 | 18--30 | ≥17 | ≤18 |
| 特制石棉帶 | ASB | -150--450 | 100 BAR | 般氣密性 | 18--30 | ≥19 | ≤28 |
| 聚四氟乙烯 | PTFE | -200-- 250 | 100 BAR | 腐蝕性介質 | 18--30 | ≥15 | ≤13 |
| 無石棉材料 | NAF | -100--350 | 100 BAR | 一般氣密性 | 18--30 | ≥19 | ≤28 |
| 云 母 | MICA | -150--800 | 100 BAR | 特高溫 | 18--30 | ≥19 | |
| 陶 瓷 | CER | -200--1090 | 100 BAR | 超高溫 | 18--40 | ≥19 |
下表用于對石墨纏繞墊片的材質選擇：
| 材料名稱 | 縮寫標記 | 硬度(HB) | 溫度(°C) |
| SUS 304 | 304 | 130~180 | -195~+550 |
| SUS 316L | 316L | 130~180 | -100~+550 |
| SUS 321 | 321 | 130~190 | -195~+760 |
| HASTELLOR-B2 | HASTB | 215 | -185~+1090 |
| INCONEL-600 | INC600 | 150 | -100~+1090 |
| MONEL-400 | MON | 150 | -130~+820 |
| 鈦 | T2 | 215 | -195~+1090 |
石墨纏繞墊片基本體厚度公差：
| 項目 | 厚度 | 公差 |
| 墊片厚度 | 4.5, 3.2 | +0.2-0.1 |
| 環厚度 | 3.0 | ±0.25 |
下表是石墨纏繞墊片直徑公差（即用于法蘭的名義管道直徑）：
| DIN (mm) | ANSI B16.5 BS1560 (mm)Mss sp-44 | API 605 | 公差 | |
| 內環內徑墊片內徑 | <=600 | <=24" | >=26" and <=34" | ±0.5 |
| >600 and <=800 | >24" and <=34" | >=36" and <=60" | ±0.9 | |
| >800 and <=1600 | >34" and <=60" | ±1.3 | ||
| >1600 | >60" | ±1.6 | ||
| 墊片外徑 | <=600 | <=24" | <=24" | ±0.9 |
| >600 and <=16000 | >24" and <=60" | >24" and <=60" | ±1.8 | |
| 1600 | >60" | ±2.2 | ||
| 外環外徑 | >=1/2" and <=60" | ±0.9 | ||
| <=600 | <=24" | 0-1.0 | ||
| >600 and <=1000 | >24" and <=34" | 0-1.8 | ||
| >1000 and <=1600" | >34" and <=60 | 0-2.2 |
石墨纏繞墊片主要性能參數：
| 纏繞墊片系數 | m=2.5-4 |
| 纏繞墊片使用壓力 | ≤25MPa |
| 纏繞墊片使用溫度 | -196℃-700℃(氧化性介質中不高于600℃) |
| 纏繞墊片*小預緊比壓 | y=68MPa |
技術標準:
1. 石墨纏繞墊片的國外制造標準有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等
2 .國內標準有
HG20610-2009 鋼制管法蘭用纏繞式墊片 化工部歐洲體系
HG20631-2009 鋼制管法蘭用纏繞式墊片 化工部美洲體系
GB/T4622.2-97 纏繞式墊片 管法蘭用墊片尺寸 標準
JB/T4719-92 管殼式換熱器用纏繞墊片 機械部標準
JB/T90-94 管路法蘭用纏繞式墊片 機械部標準
JB/T4705-2000 壓力容器法蘭用纏繞式墊片 機械部標準等，更多標準或要求請來電咨詢
